MOTOR BEDINI

Aquí te presento el proyecto Motor Bedini:

Motor Generador por pulsos Bedini el cual se utiliza principalmente para cargar baterías con una entrada de 12 v se pueden llegar a cargar hasta 5 0 7 baterías es un multiplicador de energía y puede llegar a producir 75 v de salida con una buena configuración y ampliación del numero de bobinas, gracias al amigo
Manuel Gabarri ya está terminado, andando y cargando aunque de momento lo tengamos en fase de crecimiento y mejora, estamos continuamente modificando las bobinas que es la principal encargada de todo el funcionamiento del aparato y de la producción, en la foto se muestra la lista de los componentes necesarios para su construcción y de donde los podemos obtener.

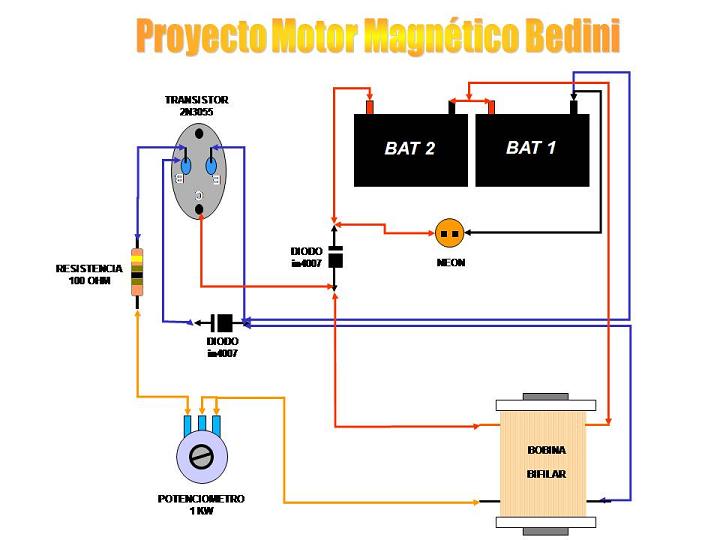

Quiero comentar que seguimos con muchos otros proyectos ahora mismo estamos construyendo generadores eólicos reciclados, generadores de hidrógeno tanto para la casa como para el coche y la construcción de pilas de hidrógeno, todos los esquemas los hago en powerpoint porque creo que es más explicativo y mejor de difundir que los videos pues estoy viendo en muchas web que los están censurando por lo cual hemos decidido de montar todos los proyectos en powerpoint porque así se pueden corregir en cualquier momento.

Para bajar las fotos en buena calidad picad con botón derecho y elegir guardar imagen como y seleccionar la ruta de la descarga.

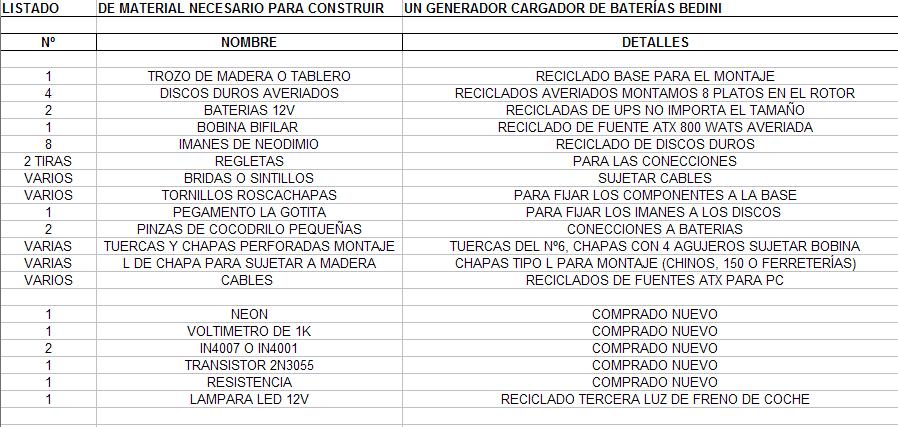

Empezamos por la lista de los materiales a utilizar como puedes observar son en su gran totalidad reciclados por lo que el proyecto resulta costarnos muy económico.

Aquí te presento un video tutorial Gracias a nuestro amigo

Manuel Gabarri



Click Aquí para abrir libro: BEDINI MONOPOLE MOTOR

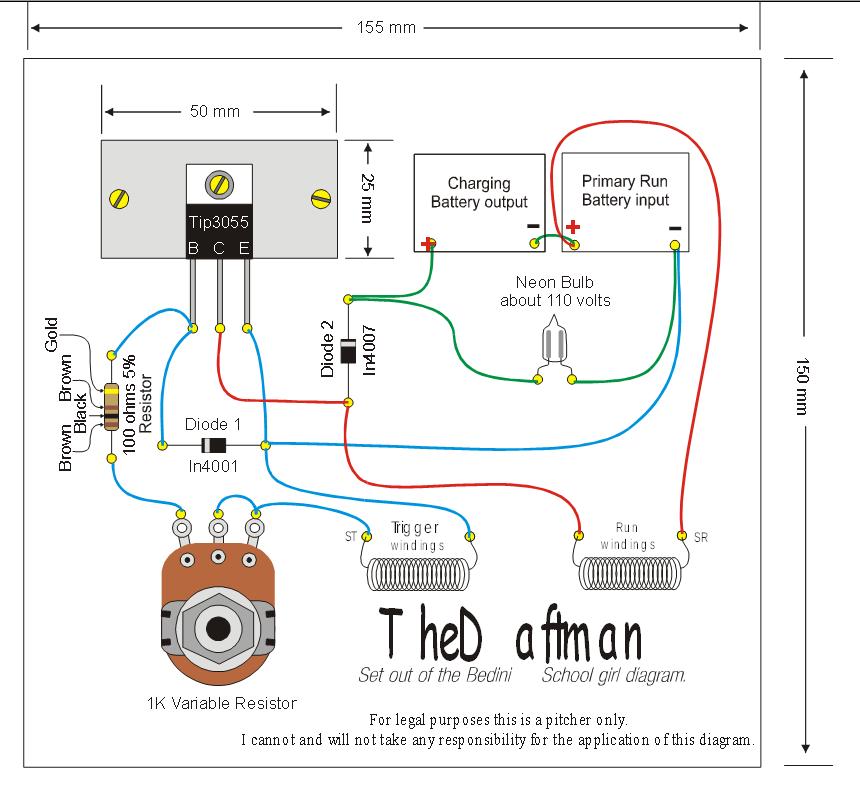

La siguiente imágen corresponde al circuito THE DAFTMAN, este no es el original del Bedini el cual ha sido aprobado por su facilidad de montaje, arranque y carga, gracias a nuestro amigo y colaborador del club Manuel Gabarri. para verlo bién hay que descargarlo con botón derecho "guardar imagen"



Aquí la plantilla para imprimir

Aquí mi Motor Bedini terminado y arrancado

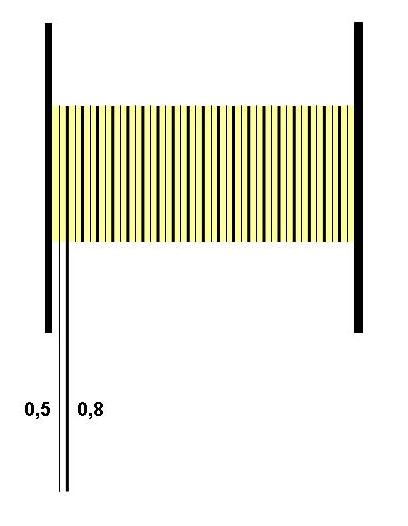

Lo siguiente es el montaje de la bobina bifilar y de su nucleo el cual trae de cabeza a muchas personas que han intentado montar este proyecto. los hilos pueden ser de 0,2mm y 0,4mm.

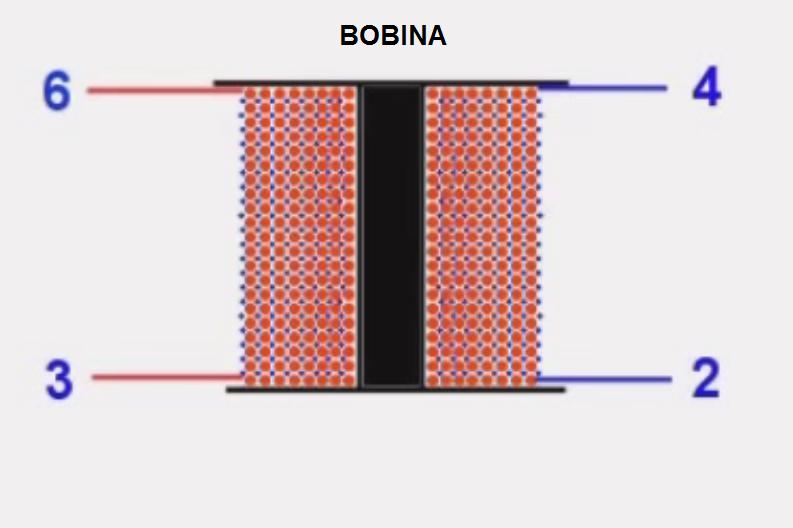

La bobina se monta con 1500 vueltas con hilo de 0,5 mm y 0,8 mm (hay que tener en cuenta que se utilizan los dos hilos al mismo tiempo para hilarla, lo que el hilo es doble en cada vuelta) se utiliza el carrete vació de hilo de estaño o hilo de soldar y se rellena con varillas de soldar de 3,25mm de diámetro, yo las compré en los chinos muy baratas, se limpian y se cortan para rellenar el núcleo de la bobina.

Foto

Esta es la vista frontal del montaje como podéis observar no tiene mucha ciencia, solamente e utilizado como base una madera de un viejo jamonero, las tuercas son todas del numero 6 y las placas de montaje las podéis conseguir en los 150 a 1€ el paquete de 4 o en ferreterías a 30 o 40 céntimos la unidad, tanto los discos duros como los imanes y las tuercas que sujetan a ambos están pegados con pegamento la gotita de los 150, el neón se puede sustituir por un relé el único inconveniente es que el relé hace ruido cada vez que el campo magnético lo hace trabajar.

Y este es el resultado de mi Bedini que este próximo fin de semana lo acabo.
